Stampa TIJ con trattamento superficiale al plasma Intervallo di fluttuazione della tensione di ingresso:±3V
Distanze di fluttuazione della tensione di ingresso portatile per stampanti TIJ ad alta velocità ±3V

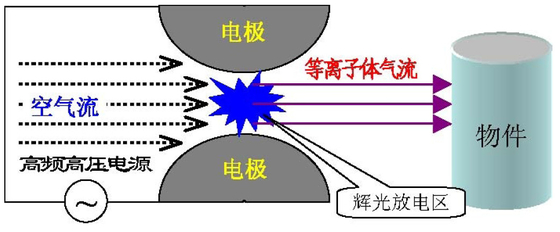

- LTecnologia di trattamento superficiale a temperatura plasmatica
Il plasma a bassa temperatura, in condizioni di equilibrio non termodinamico, gli elettroni hanno un'elevata energia e possono rompere i legami chimici delle molecole nella superficie dei materiali,può migliorare la reattività chimica (più grande del plasma termico)■ la temperatura neutrale è vicina alla temperatura ambiente, tutti questi vantaggi offrono buone condizioni per la modifica della superficie del polimero sensibile al calore.
elettrodo
Fornitore di alimentazione ad alta frequenza e ad alta tensione
Flusso di gas plasmatico
1Voltmetro 2 Ammetro
3Tasto di avvio di 1 iniezione
5. pulsante di arresto di 1 iniezione 6. lampada di allarme anormale di 1 iniezione
7. pulsante di avvio di 2 iniezioni 8. pulsante di arresto di 2 iniezioni
9. lampada di allarme anormale di 2 iniezioni 10. pulsante tart di 3 iniezioni
11. pulsante di arresto di 3 iniezioni 12. lampada di allarme anormale di 3 iniezioni
13- Linea di controllo di collegamento 14.
15.Linea di uscita di 1 iniezione 16.Linea di uscita di 2 iniezioni
17.Linea di uscita di 3 iniezioni
2.Installazione
2.1 Installazione dell'ugello
2.1.1 Installare l'ugello sul braccio meccanico o in una posizione appropriata; fissare correttamente, per tenere i cavi ad alta tensione, i cavi a terra e i tubi di gas sull'ugello lontani da forti attrazioni, attriti,graffi e piercing.
2.1.2 Regolare la distanza tra l'ugello e il pezzo da lavorare a 3,5 mm·8 mm.
2.1.3 La fiamma viola sull'ugello è un arco ad alta tensione, non toccarla a mano per evitare scosse elettriche.
2.1.4Le persone che non sono il personale post-vendita o i tecnici professionisti non devono cambiare o sostituire casualmente l'ugello.
2.2 L'installazione della macchina principale
2.2.1 Quando la macchina principale è in funzione, il ventilatore e la finestra di scarico non devono essere ostruiti da nulla.
2.2.2 Posizionare la macchina principale su un terreno piatto e mantenerla ben ventilata.
2.2.3 I quattro lati della macchina principale non devono essere vicini a una grande superficie di ferro, tenendoli a una distanza superiore a 10 cm dal ferro,In caso contrario, porterà all'aumento del consumo di energia e all'aumento della temperatura a causa dell'effetto di corrente vorticale.;
2.2.4La fonte di aria di ingresso deve essere collegata a:GASsul retro,utilizzare una fonte di aria secca per garantire una buona qualità del trattamento e una lunga durata di servizio per l'ugello.
2.3 Connessione di alimentazione AC220V
2.3.1 Si prega di utilizzare i cavi collegati alla macchina o di scegliere quelli con dimensioni superiori a 1,5 mm^2, collegare l'alimentazione AC220V all'alimentazione di ingresso della macchina.ma non deve essere confuso con il terreno.
2.3.2La spina di alimentazione della macchina principale deve essere affidabilmente messa a terra.,o il rivestimento della macchina principale deve essere affidabilmente messa a terra,ogni volta prima di iniziare l'operazione, controllare se è ben messa a terra.Tla macchinaè un apparecchio ad alta tensionese non è affidabilmente a terra,non accendere l'alimentazione per avviare in modo casuale,- Non lo farò, ci sarà una scossa elettrica!
2.3.3 Le viti della piattaforma di collegamento devono essere strette saldamente, altrimenti essa funzionerà in modo intermittente o la piattaforma si brucerà a causa del surriscaldamento.
2.4 Dimensioni dell'ugello
4. Guida operativa
1Collegare la fonte di aria secca all'estremità di "GAS IN".
2. regolare il pulsante di pressione del gas, per rendere la lettura del barometro a 0,1 MPa (1,0 kg), attenzione: una pressione troppo alta o troppo bassa porterà a una bassa qualità del trattamento.
3. Spostare l'interruttore 220Vac su ON, verificare che il ventilatore di raffreddamento funzioni normalmente e verificare che il voltmetro e l'ammeter non abbiano alcuna lettura.
4. premere il pulsante di avvio, l'ugello si avvierà e la macchina sarà in funzione.
5Quando è in normale funzionamento, la lettura sul voltmetro e l'ampereometro sul pannello saranno stabili, le fluttuazioni entro ±3V e ±0,05A sono normali.
6.Quando si ferma,Stampa️pulsante di arresto️,e poi toggle¥ AC220Vinterruttore di alimentazione️fino a- Smettila.
7. Quando si utilizza il controllo di uscita del plasma, si prega di utilizzare l'interruttore del regolatore meccanico o l'interruttore del regolatore elettrico.si deve utilizzare l'interruttore elettrico del relè (e dell'isolamento elettrico simile).
5Principali parametri tecnici
1. Voltaggio di ingresso:AC220V ((± 20%)
2. Intervallo di fluttuazione della tensione di ingresso: ± 3V
3corrente di ingresso:6.0A-7.5A
4Capacità: 2500 VA
5Larghezza del trattamento: 10 mm * 3
6Frequenza: 25-30 kHz
7Pressione della sorgente d'aria:0.30Mpa~0.50Mpa ((3.0Kg/cm2~5.0Kg/cm2)
8Dimensioni principali della macchina: 600 mm*800 mm*1000 mm
9Dimensioni dell'ugello: MAX 245mm*40mm*60mm
10Peso: 120 kg
11Umidità relativa: < 93% (senza rugiada)
12Temperatura dell'ambiente di stoccaggio:-25°C~+55°C
