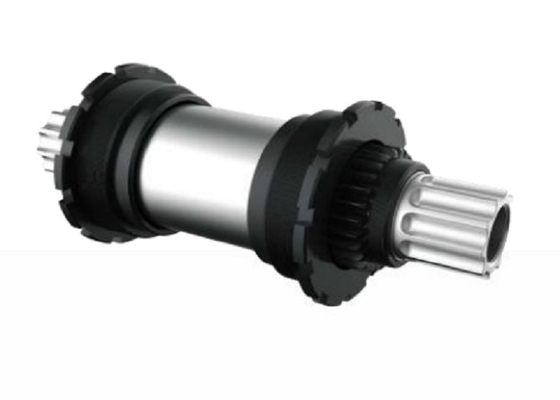

L'asse dell'ISIS a cinque. Sensore di coppia per biciclette motorizzate
Perché noi?
*Interferenza del campo magnetico zero
*Buona stabilità e alta precisione
*Velocità di risposta
*Non contatto, lunga durata di vita
| Parametri |
Indice |
| Input Volatge |
4.5~5.5 ((VDC) |
| Potenza di ingresso |
< 0,2 W |
| Voltaggio di uscita della coppia |
0.75~3.3 ((V) |
| Inclinazione del segnale di coppia |
30 mV/N · m (regolabile in base alle abitudini di utilizzo della bicicletta nelle diverse regioni) |
| Intervallo di misurazione della coppia |
0.5 ~ 90 ((N·m) |
| Numero di impulsi del segnale di velocità |
32/Personalizzabile |
| Ciclo di servizio del segnale di velocità |
40% ~ 60% |
| Standard di progettazione |
Codice EN 15194 |
| Standard di fusione |
ISIS |
| Tasso IP |
Protezione IP66 |
| Lavora temporaneamente. |
(-20~+60)°C |
| Temperatura di stoccaggio. |
(-30~+80) °C |
| Dispositivo di misurazione dei denti |
M47*1.0T |
| Specifica del disco a flauto |
1pc/2pc Dischi a flauto |
| Larghezza in cinque direzioni |
68/73/88.5 mm |

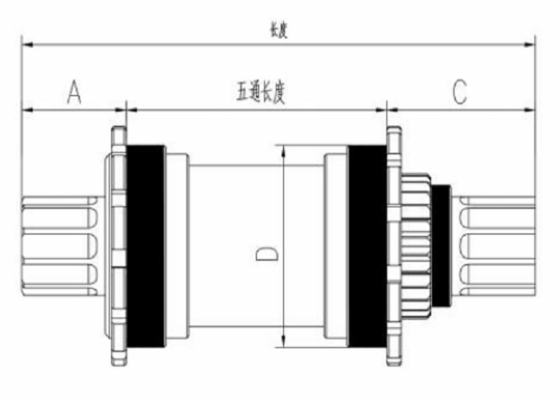

| Modello |
L ((mm) |
A (mm) |
C(mm) |
D (mm) |
Larghezza in cinque direzioni ((mm) personalizzabile |
| HTBBTS-68-1SIS |
123 |
25 |
35 |
2-M47*P1.0 |
68 |
| HTBBTS-73-ISIS |
128 |
25
|
38 |
2-M47*P1.0 |
73 |
| HTBBTS-88-ISIS |
143 |
25 |
53 |
2-M47*P1.0 |
88.5 |
Interfaccia di sequenza di linea di prodotto e caratteristiche di uscita
L'interfaccia può essere personalizzata in base alle esigenze dell'utente
| Colore |
Definire |
| Blu |
Impianto inattivo (stato a basso livello) |
| Bianco |
Impianto inattivo (stato a basso livello) |
| Rosso |
+5V |
| Nero |
Terreno di alimentazione |
| Giallo |
Segnale di coppia |
| Verde |
Segnale di velocità |
Caratteristiche
Forte capacità di interferenza anti-magnetica;
accuratezza di misura ≤ 1%;
Tempo di risposta dinamico ≤ 20 ms;
Perdita di lavoro ≤ 0,2w, senza manutenzione, buona intercambiabilità;
L'impianto ha una tolleranza elevata per l'intervallo assiale, che è migliore rispetto a sensori di potenza simili;
non sensibile al momento di piegatura e alla forza assiale, con forte resistenza alle interferenze di forze esterne;
La misurazione senza contatto ha una lunga durata
Alta precisione, buona stabilità e alta consistenza;
La dimensione dell'assemblaggio e i segnali di ingresso/uscita possono essere regolati;
Servizio post-vendita
fornire un periodo di garanzia fino a 24 mesi,
fornire garanzia al reparto manutenzione per malfunzionamenti non causati dall'uomo durante il funzionamento dell'apparecchiatura,
Per i danni ai componenti causati da fattori non umani, il reparto manutenzione
Responsabile della riparazione o sostituzione di componenti danneggiati.
Attenzione!
Durante il processo di smontaggio, installare e smontare in ordine.
Se lo smontaggio non viene eseguito in ordine, il danno sarà a carico dell'utente.
Istruzioni
1Bloccare il coperchio dell'estremità sinistra nella direzione indicata nel diagramma (torque di blocco 35Nm)
2.Inserire il sensore di coppia dal lato destro del connettore a cinque vie,e filo il filo di uscita attraverso il foro sotto il connettore a cinque vie (il centro del foro si trova al centro del connettore a cinque vie)
3.Installare il coperchio di bordo destro e bloccarlo nella direzione indicata nel diagramma (torque di blocco 35Nm)
4.Installare la grande piastra di ingranaggi e le spline sulla grande piastra di ingranaggi corrispondono alle spline sul sensore di coppia.
5- bloccare il dado nella direzione indicata nel diagramma (torque di blocco 35Nm)
6.Installare l'albero motore e completare l'installazione
